Estúdio de criação

O estúdio é o coração da plataforma: a tela em que o conhecimento clínico do profissional vira instrução de fabricação.

Anatomia

flowchart TB
    subgraph header ["① Barra de passos"]
      direction LR
      p2["Produto<br/><small>2º passo</small>"] --- p3["Peças<br/><small>3º passo</small>"] --- p4["Cobertura<br/><small>4º passo</small>"] --- nota["Nota"] --- ajuda["Ajuda"]
    end
    subgraph work ["② Área de trabalho (A4)"]
      direction LR
      canvas["Plantigrafia + elementos<br/>(Konva)"]
      tools["③ Controles<br/>tela · elementos · plantigrafia<br/>selecionar · remover seleção"]
    end
    subgraph footer ["④ Rodapé"]
      direction LR
      parcial["Parcial"] --- lados["Esquerdo · Direito<br/><small>1º passo</small>"] --- sair["Salvar e Sair"]
    end
    header --> work --> footer

Região	Comportamento
① Passos	Desabilitados até o passo anterior estar completo (aria-label “Finalize o passo anterior para habilitar este passo”). O passo ativo fica em vermelho.
② Área A4	Proporção 1 : 1,414; plantigrafia de fundo; elementos arrastáveis.
③ Controles	Comandos de tela: zoom +, zoom −, recentralizar. Controles de plantigrafia: atualizar, remover. Elementos: selecionar e remover seleção.
④ Rodapé	Parcial abre o resumo de preços; Esquerdo/Direito alterna o pé (é o 1º passo); Salvar e Sair volta aos rascunhos. Mostra “Salvando status…” enquanto sincroniza.

Estado vazio: “Adicione uma plantigrafia aos pés e comece a criar”

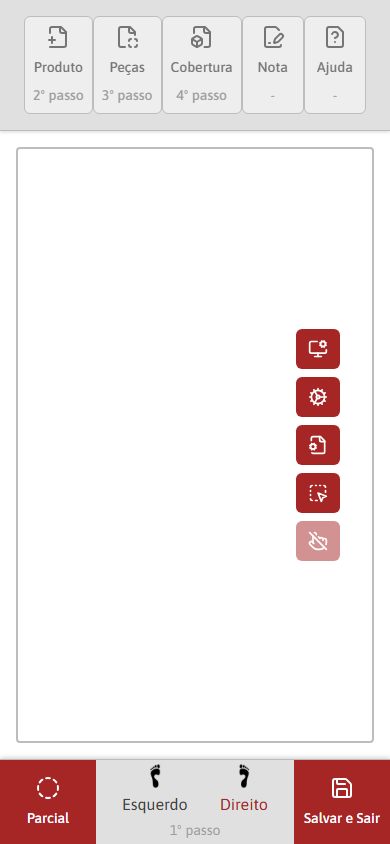

Plantigrafia carregada com controles

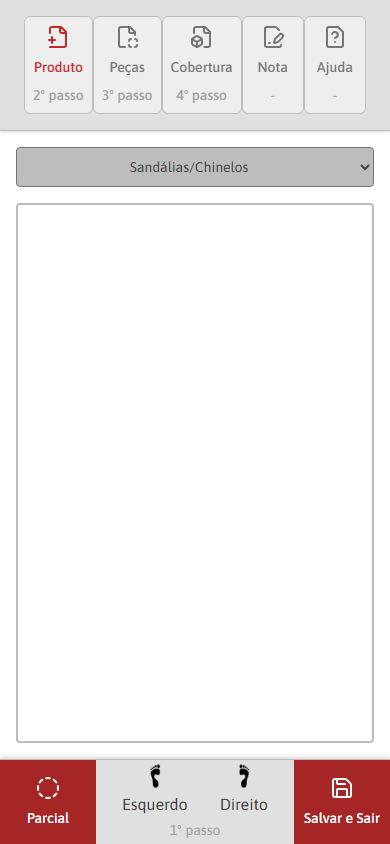

Seleção do modelo de produto

Regras de interação

1. Sequência obrigatória: plantigrafia (os dois pés) → produto → peças → cobertura. Nota e ajuda a qualquer momento.
2. Lado de cada peça: ambos, direito ou esquerdo, definido ao adicionar e alterável depois (PATCH /drafts/:id/pieces/side).
3. Salvamento automático do estado (vector-state) e das imagens de criação, sem botão “salvar” obrigatório.
4. Informação do item: o ícone (i) em cada card abre a descrição técnica da peça, produto ou cobertura (infoType, miniatureInfoType).

Problemas observados

Problema	Impacto	Sugestão
Em 375 px de largura, o canvas e a coluna de controles passam da tela (os controles ficam cortados).	O profissional no celular não alcança as ferramentas.	Controles em barra flutuante inferior no mobile; canvas com max-width: 100vw.
“Salvando status…” fica visível por muito tempo nas telas de cobertura, nota e ajuda, inclusive nos dois botões do rodapé.	Dúvida se o trabalho foi salvo (H1).	Indicador discreto com estado final (“Salvo às 14:32”).
A tela de upload diz “folha A4 (21cm x 27,9cm)”.	27,9 cm é a altura do formato Carta; A4 tem 29,7 cm. Pode induzir a plantigrafia em papel errado, e o papel define a escala.	Corrigir o texto para 21 × 29,7 cm.
Rótulos dos controles em inglês (zoomIn, resetZoom) e botões só com ícone.	Leitores de tela leem “zoomIn”; a função dos ícones não é óbvia (H6).	aria-label em português e tooltip visível.
O “1º passo” (pés) fica no rodapé e os passos 2–4 no topo.	Quebra o modelo mental de sequência (H4).	Incluir “Plantigrafia · 1º passo” na barra de passos.
